Fabricación de calidad profesional. Se utilizan materiales de 1ª calidad.Kopa Electrónica fabrica potenciómetros bobinados / reóstatos bobinados desde el año 1950.
Los potenciómetros bobinados cerámicos oreóstatos están fabricados con un aro de esteatitade gran dureza, antihigroscopico, evitándose losefectos de corrosión por electrolisis entre espirasdel bobinado.
El tipo de hilo utilizado para las bobinas es deFerro Constantán o Nikrom en función del valor resistivo.
Los potenciómetros van recubiertos con unbarniz especial/cemento, para garantizar lalinealidad del mismo ya que evita que las espiras se muevan por la dilatación del hilo.
Los materiales en que están fabricados son de primera calidad, resina fenol Ica, Poliamidas, Ultra esteatita cerámica, Nylon 6/6 30% fibra de vidrio.
Todos los plásticos son técnicos de la categoría UL 94V-0.
La curva de resistencia es lineal.
Sobre demanda se pueden fabricar con curva logarítmica.
Todos los contactos tienen un baño de plata.
Conexiones Terminal enchufables normalizados.
También se fabrican en tandem (dobles).

Series	Versión	Potencia W	Diámetro mm	Altura mm	Terminal mm	Largo eje mm	Eje Material	Peso grs	PDF
P3017xxx4W	Simple	4	30	20	2.8	11	Plástico	17
P3017Dxxx4W	Doble	4	30	41.3	2.8	11	Plástico	28
P4222xxx6W	Simple	6	40	23.6	2.8	11	Plástico	36
P4222Dxxx6W	Doble	6	40	49	2.8	11	Plástico	54
P115Wxxx	Simple	15	32	27	4	10	Metálico	40
P125Wxxx	Simple	25	45	35	6.3	38.5	Metálico	90
P150Wxxx	Simple	50	65	42	6.3	36	Metálico	160
P180Wxxx	Simple	80	73	43	6.3	37	Metálico	209
P1125Wxxx	Simple	125	87	62	6.3	17	Metálico	340

Potenciómetros especiales sólo para sonido

productos

Series	Versión	Potencia W	Diámetro mm	Altura mm	Terminal mm	Largo eje mm	Eje Material	Peso grs	PDF
P3017xxx4W	Simple	4	30	20	2.8	11	Plástico	17
P3017xxx4W-P0	Simple / Punto O	4	30	20	2.8	11	Plástico	17
P3017Dxxx4W	Doble	4	30	41.3	2.8	11	Plástico	28
P3017Dxxx4WP0	Doble / Punto O	4	30	41.3	2.8	11	Plástico	28
P3017xxx12W	Simple	12	30	20	2.8	11	Plástico	17
P3017xxx12W-P0	Simple / Punto O	12	30	20	2.8	11	Plástico	17
P3017Dxxx12W	Doble	12	30	41.3	2.8	11	Plástico	28
P3017Dxxx12WP0	Doble / Punto O	12	30	41.3	2.8	11	Plástico	28
P4222xxx6W	Simple	6	40	23.6	2.8	11	Plástico	36
P4222xxx6WP0	Simple / Punto O	6	40	23.6	2.8	11	Plástico	36
P4222Dxxx6W	Doble	6	40	49	2.8	11	Plástico	54
P4222Dxxx6WP0	Doble / Punto O	6	40	49	2.8	11	Plástico	54
P4222xxx18W	Simple	18	40	23.6	2.8	11	Plástico	36
P4222xxx18WP0	Simple / Punto O	18	40	23.6	2.8	11	Plástico	36
P4222Dxxx18W	Doble	18	40	49	2.8	11	Plástico	54
P4222Dxxx18WP0	Doble / Punto O	18	40	49	2.8	11	Plástico	54
P-145Wxxx	Simple	45	32	27	4	10	Metálico	40
P-175Wxxx	Simple	75	45	35	6.3	38.5	Metálico	90
P-1150Wxxx	Simple	150	65	42	6.3	36	Metálico	160
P-1240Wxxx	Simple	240	73	43	6.3	37	Metálico	209
P-1375Wxxx	Simple	375	87	62	6.3	17	Metálico	340

Valores resistivos estándar de 8Ω a 10kΩ. Otros valores sobre demanda.

8	10	15	22	27	33	47	68	82
	100	150	220	270	330	470	680	820
	1k	1k5	2k2	2k7	3k3	4k7	6k8	8k2	10k

Ejes
Los ejes son de Ø 6mm.
Los ejes de plástico son de Poliamida UL 94V0.
Los ejes metálicos están fabricados de acero bicromatado.

Eje liso para fijación a tornillo del botón de mando.

Eje grafilado para una rápida inserción del botón de mando sin necesidad de fresar el eje ni tener que apretar tornillo de sujeción.
Con ello se consigue un ahorro muy importante, en el montaje del botón de mando al eje.

Esquemas de aplicaciones para sonido

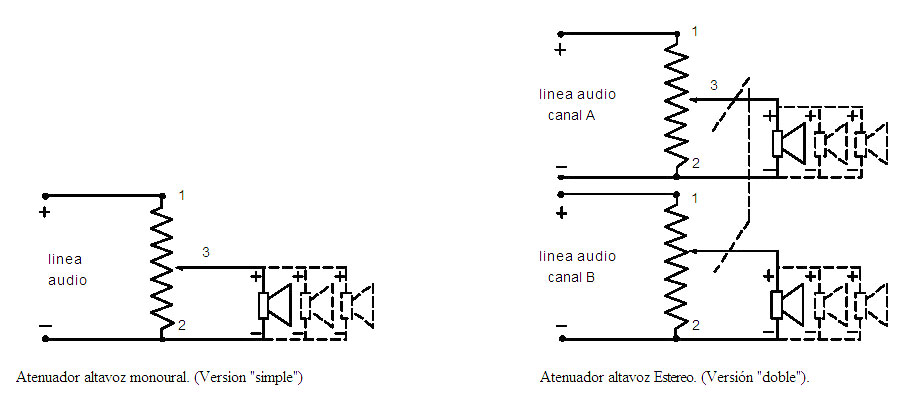

Atenuadores de nivel de volumen, sirven para controlar el volumen del altavoz hasta el máximo de atenuación, casi cero.

Atenuadores de nivel de volumen con P0, sirven para controlar el volumen del altavoz hasta la atenuación infinita, (desconexión total), ideal para habitaciones dormitorio, donde interesa que por la noche no se oiga nada, que el silencio sea total.

Para altavoces de 4Ω se recomienda utilizar potenciómetros 27Ω.
Para altavoces de 8Ω se recomienda utilizar potenciómetros 47Ω.
La potencia del potenciómetro ha de ser igual a la de entrada de audio independiente del número de altavoces que controle.
Situación visual en el potenciómetro 1 y 2 terminales externos 3= Terminal central.

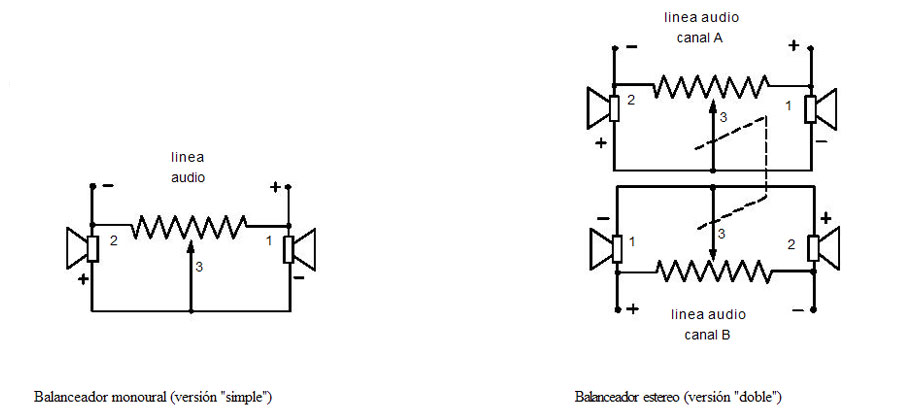

Balanceadores de altavoces

El Balanceador de altavoces sirve para atenuar el volumen entre dos altavoces de una misma salida, pudiendo atenuar cualquiera delos dos altavoces.
Ejemplo. 1 Altavoz en la terraza y otro en el salón, podemos atenuar el volumen de cualquiera de los dos al mínimo, pero siemprequeda 1 altavoz con volumen.

Para altavoces de 4Ω se recomienda utilizar potenciómetros 27Ω.
Para altavoces de 8Ω se recomienda utilizar potenciómetros 47Ω.
Situación visual en el potenciómetro 1 y 2 terminales externos 3= Terminal central.
